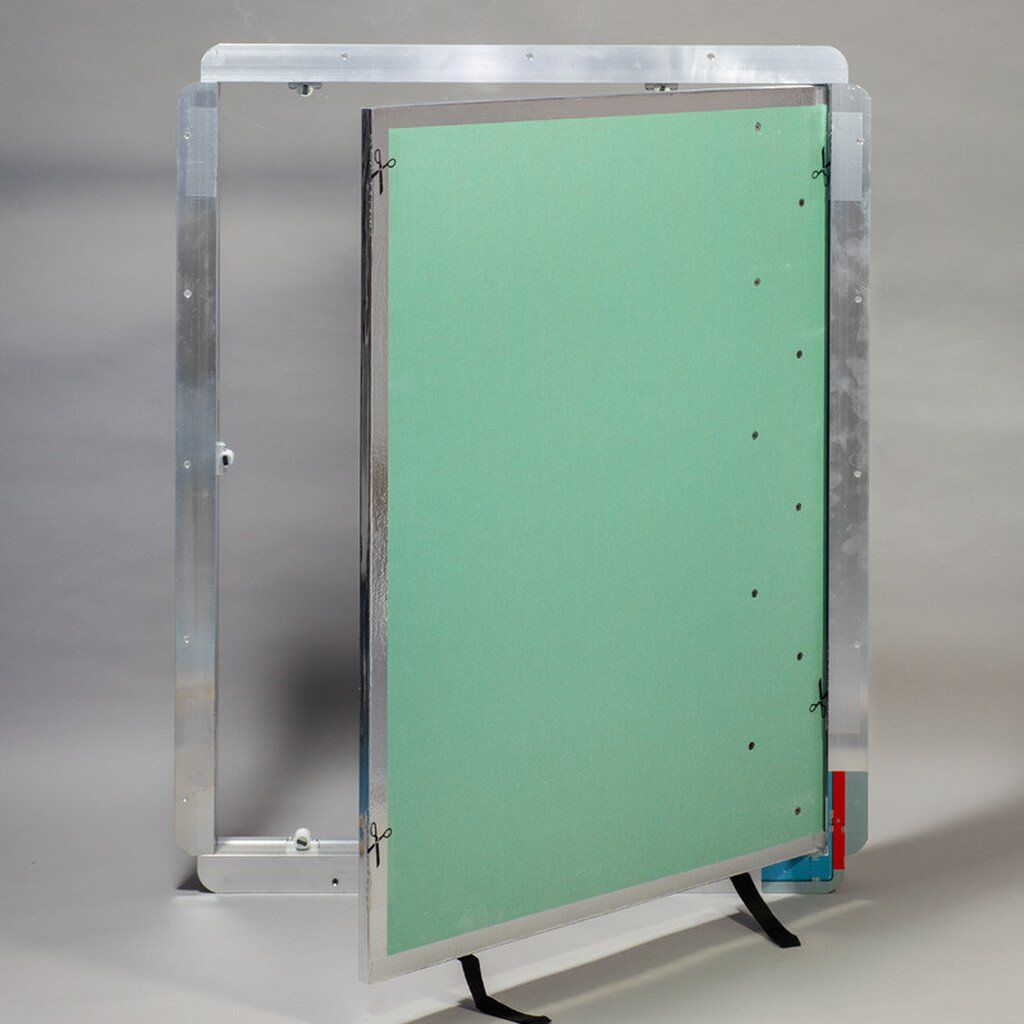

Sportello magnetico UP 600x800 mm

Porta d'ispezione sotto piastrelle - procedura di montaggio PDF

Scheda tecnica

Fornitore:

MAGSY, s.r.o.
Holešovská 457
763 16 Fryšták
[email protected]
Codice fiscale: 26230224

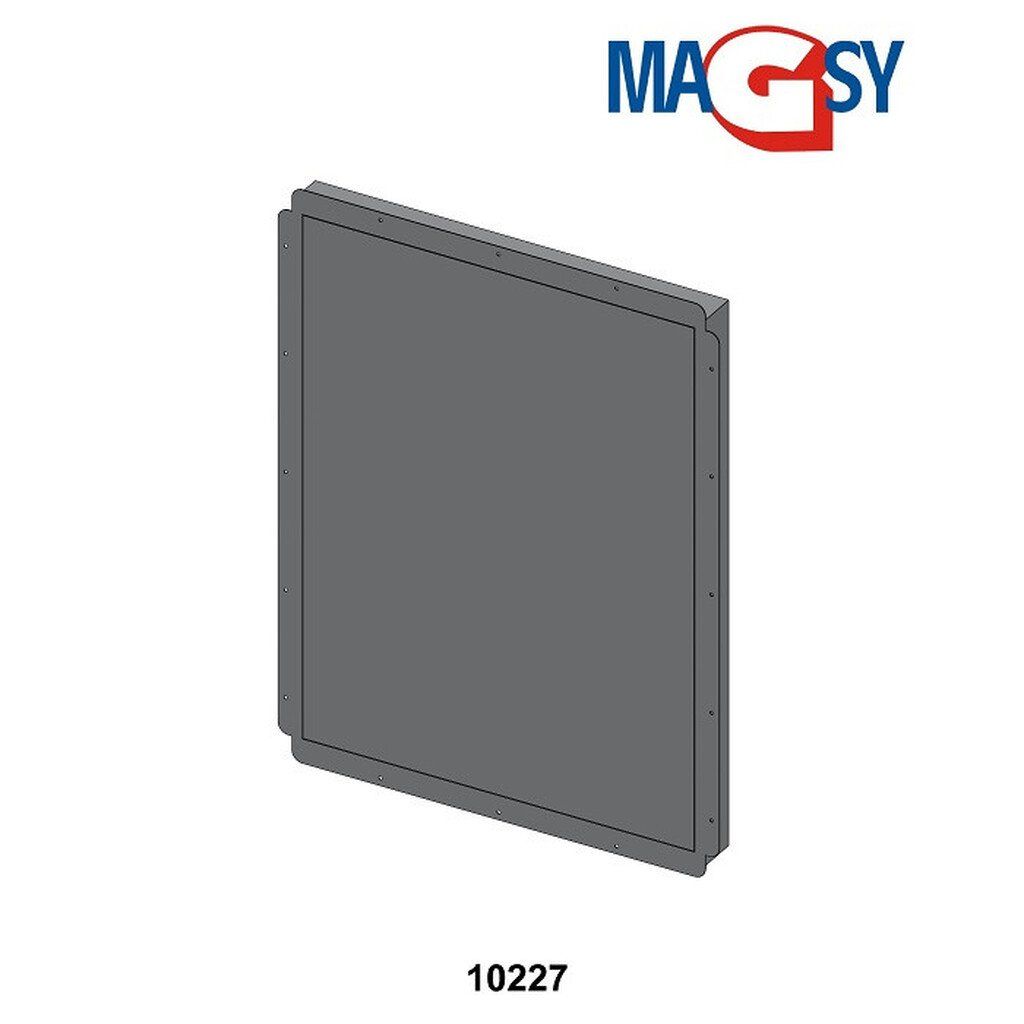

Sportello di ispezione sotto le piastrelle RD-AL/S

Composizione del materiale di base

Telaio perimetrale e cerniera: lega di alluminio - EN AW 6060 T66, tolleranza EN 755-9
Anta dello sportello: pannello in cartongesso impregnato (Knauf GREEN 12.5)
Magneti: magnete anisotropico di ferrite (altezza regolabile)

Parametri tecnici

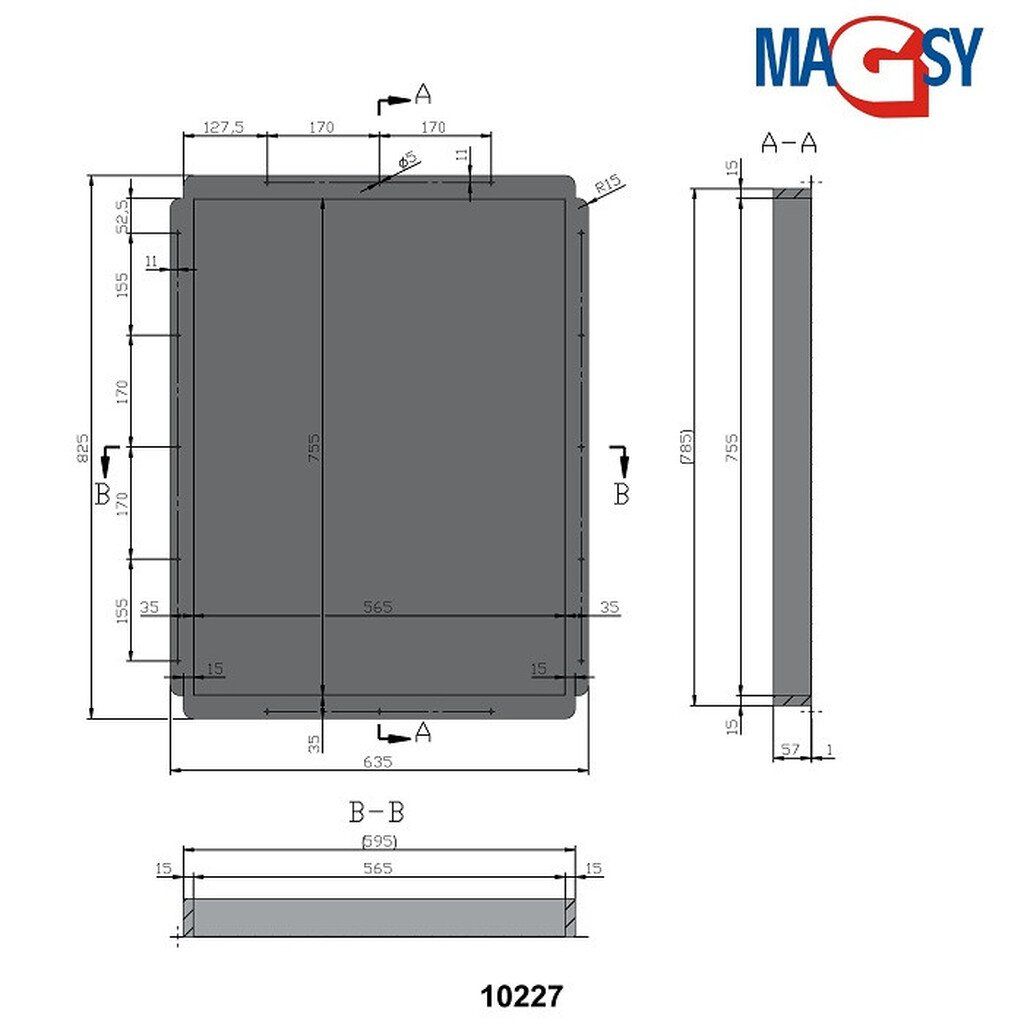

Linea dimensionale in mm - 400x600, 400x750, 400x800, 500x660, 500x800, 500x900, 500x990, 600x600, 600x750, 600x800, 600x900.

Su richiesta del cliente, è possibile produrre sportelli di diverse dimensioni.
Adatto anche ad aperture di ispezione più grandi, fino ad una superficie di 6000 cm²

Uso del prodotto

Lo sportello di ispezione sotto le piastrelle serve a coprire le aperture di ispezione nelle pareti, in particolare se uno dei requisiti è la finitura con piastrelle in ceramica incollate. Si installa in luoghi in cui è necessario avere accesso per eseguire verifiche o installazioni. È destinato all'installazione in sistemi in cartongesso o pareti piene (sistema YTONG, ecc.). Il telaio esterno è montato nell'apertura mediante i rispettivi elementi di collegamento e il pannello di apertura in cartongesso, fissato su cerniere in lega di alluminio, permette l'accesso ai sistemi di distribuzione dietro le strutture edili. Dopo aver montato lo sportello, esso viene rivestito con piastrelle in ceramica.

Lo sportello magnetico non è progettato per separare compartimenti antincendio o vie di fuga.

DICHIARAZIONE DI PRESTAZIONE n. E01b

Sportello di ispezione sotto le piastrelle RD-AL/S

(1) Codice di identificazione del prodotto: gruppo di prodotti E01b

(2) Designazione di catalogo: E01b SPORTELLO DI ISPEZIONE RD-AL/S

(3) Uso del prodotto: Lo sportello di ispezione sotto le piastrelle serve da ausilio di montaggio per montare uno sportello nell'apertura di ispezione, in particolare se uno dei requisiti è la finitura con piastrelle incollate.

(4) Fornitore: MAGSY, s.r.o., Holešovská 457, 763 16 Fryšták

Dichiarazione:

Dichiariamo che per il suddetto prodotto non esiste alcuna norma armonizzata – al prodotto non si applica il regolamento CPR (regolamento sulla commercializzazione dei prodotti da costruzione).

Dichiariamo che la prestazione del prodotto è conforme ai requisiti di sicurezza e qualità. Soddisfa i requisiti stabiliti dalla legge n. 102/2001 del 22 febbraio 2001, relativa alla sicurezza generale dei prodotti e che modifica alcune leggi e successive modifiche (legge sulla sicurezza generale dei prodotti).

(9) Prestazione dichiarata:

CERTIFICATO - Numero: J-32-20545-13, relazione finale n. 32-9477

Le caratteristiche essenziali e i parametri tecnici sono elencati nella scheda tecnica.

Organismo accreditato che ha contribuito alla redazione della dichiarazione di prestazione:
STROJÍRENSKÝ ZKUŠEBNÍ ÚSTAV, s. p. (ISTITUTO DI PROVE MECCANICHE, impresa a partecipazione statale)
Sede di Jablonec nad Nisou
Tovární 5, 466 21 Jablonec nad Nisou

Parte integrante della dichiarazione di prestazione è la scheda tecnica.
Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fornitore di cui al punto (4).
