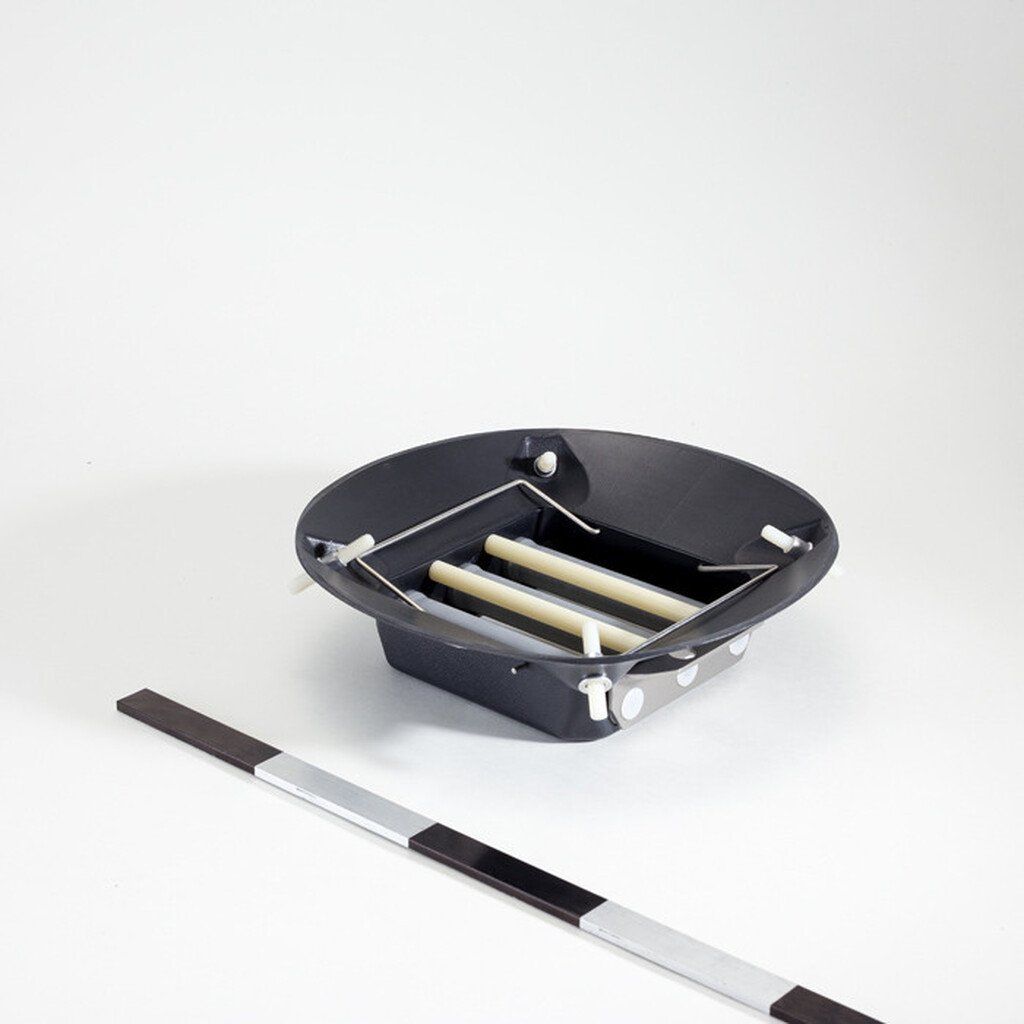

Magnete per tramogge di presse ad iniezione - UP - modello S

La griglia magnetica (magnete per tramoggia) è progettata esclusivamente per l'uso industriale nell'industria delle materie plastiche nelle tramogge delle macchine per lo stampaggio a iniezione. Garantisce una pulizia perfetta di granulati, rigranulati o sbriciolati dalle impurità ferromagnetiche (per impurità ferromagnetiche intendiamo metalli completamente magnetici come ferro, nichel, cobalto e leghe contenenti ferro, non materiali paramagnetici, molto finemente magnetici).

Per un corretto funzionamento, i materiali da purificare devono essere:

• omogeneo,
• asciutto con buone proprietà di spandimento per evitare l'intasamento della griglia magnetica, vedi sotto.

La griglia magnetica è adatta solo per l'uso in operazioni non continue (durante la pulizia manuale della griglia magnetica, il flusso di materiale da pulire deve essere fermato). Viene installata solo nelle tramogge sopra le presse a iniezione, il tubo deve essere orizzontale (nel caso in cui non sia possibile l'installazione verticale, non utilizzare questo prodotto e contattarci per trovare un'altra griglia magnetica (separatore magnetico) o per confermare l'idoneità del suo utilizzo).

La griglia magnetica viene utilizzata per proteggere la tecnologia (stampaggio a iniezione) in modo che le impurità metalliche ferromagnetiche non entrino negli ugelli di iniezione, evitando così intasamenti e danni. Può anche essere utilizzata per purificare la miscela alla massima pulizia possibile quando la griglia viene posizionata alla fine del processo di produzione, poco prima dell'imballaggio e della spedizione (collocandola solo in tramogge coniche e utilizzandola solo per granulati di plastica, rigranulati, sbriciolati), in modo che non vi sia più contaminazione con materiale metallico ferromagnetico durante le successive operazioni nell'impianto di produzione. In questo caso, è previsto l'immediato confinamento del materiale purificato in contenitori sigillati o in altri contenitori sigillabili. Grazie al circuito magnetico ben progettato e allo scivolo a labirinto, si ottiene un'elevata cattura di impurità ferromagnetiche (si prega di leggere in dettaglio di seguito la descrizione di quali impurità metalliche ferromagnetiche possono essere catturate da questa griglia magnetica).

La granulometria (frazione, dimensione) del materiale da pulire può avere un diametro massimo di 3 mm (3x3x3 mm), forma regolare, il materiale deve essere ben scorrevole, asciutto, non appiccicoso e privo di grumi per evitare l'intasamento (blocco) della griglia magnetica con il materiale. Con il termine "materiale ben scorrevole", utilizzato in questa descrizione, si intende un materiale che non ha la proprietà di arcuarsi (raggrupparsi in unità uniformi) quando scorre spontaneamente, impedendo così il libero flusso sulla griglia magnetica. I materiali che raccomandiamo e che, secondo il nostro parere e la nostra esperienza professionale, sono adatti allo spargimento (purificazione) su questa griglia magnetica sono elencati qui di seguito (si prega di notare la frazione/granulometria massima ammissibile di cui sopra). Nel caso in cui il materiale da cui si desidera separare le impurità metalliche ferromagnetiche (materiale da purificare) non sia presente nell'elenco sottostante, non utilizzare questo prodotto e contattarci per ulteriori chiarimenti e per l'eventuale raccomandazione di un altro separatore/griglia magnetica o per concordare che anche questo tipo di materiale è adatto all'uso per la separazione magnetica del vostro materiale.

Elenco dei materiali adatti alla separazione magnetica mediante griglia magnetica:

- qualsiasi granulato di plastica, rigranulato o graniglia di plastica (per la graniglia, tenere presente la possibilità di fibre residue dopo la frantumazione, che possono intasare la griglia magnetica)

Se i materiali plastici sono incollati con fibra di vetro, è possibile che si verifichi una maggiore abrasione. I tubi di copertura in plastica possono essere penetrati.

Ancora una volta, sottolineiamo che i materiali devono essere asciutti, ben friabili (non devono avere proprietà arcuanti), non abrasivi in granulometria massima regolare fino a un diametro di 3 mm (3x3x3 mm). La capacità di permeabilità varia a seconda del tipo di materiale da cui si desidera separare le impurità ferromagnetiche (granulato, rigranulato, graniglia), non è chiaramente determinabile, varia per ogni tipo di materiale. Se non siete sicuri della permeabilità, non utilizzate questa griglia magnetica, contattate il nostro ufficio tecnico e commerciale per consigliarvi un altro tipo di separatore magnetico o per approvare l'uso di questo tipo.

Si noti che lo spessore della parete del tubo di copertura è molto ridotto a causa dell'elevata induzione magnetica (forza magnetica) e della forza di distacco sulla sua superficie. Pertanto, è necessario considerare anche l'altezza da cui si versa il materiale sulla griglia magnetica (altezza di impatto). L'altezza da cui il materiale viene versato sulla griglia magnetica non deve essere superiore a 0,3 m. Tuttavia, questo dato è individuale per ogni tipo di materiale. Non è possibile determinare e prescrivere esattamente quale materiale deve essere sparso da quale altezza. In caso di spargimento da un'altezza elevata, i tubi di copertura potrebbero essere forati e l'intero prodotto danneggiato. Se l'altezza da cui il materiale deve essere sparso sulla griglia magnetica è superiore a 0,3 m, non utilizzare questo prodotto e contattare il nostro ufficio tecnico e commerciale per consigliare un altro tipo di separatore/griglia magnetica o per approvare l'uso di questo tipo.

Questa griglia magnetica raccoglie (separa) particelle metalliche ferromagnetiche da 1 µm e più piccole (polvere magnetica caratteristicamente ferromagnetica, incommensurabile) fino a una dimensione di 3 mm (3x3x3 mm), che è la frazione massima (dimensione) di materiale che può cadere sulla griglia magnetica e che può essere versata sulla griglia magnetica. In rari casi, la griglia magnetica può catturare anche oggetti metallici più grandi, fino a una dimensione di 5 mm (5x5x5 mm). Tuttavia, si ipotizza che la presenza accidentale di tali impurità sia pari a un massimo dell'1% della capacità oraria totale del materiale da vagliare (si ipotizza una pulizia regolare della griglia magnetica dalle impurità ferromagnetiche; ciò non implica che l'intero 1% di impurità ferromagnetiche più grandi possa rimanere sulla griglia magnetica per l'intera durata della capacità oraria del materiale da vagliare). Il contenuto di queste impurità ferromagnetiche più grandi non deve essere superiore. Se la presenza di queste impurità ferromagnetiche più grandi nel vostro materiale è superiore, non utilizzate questa griglia magnetica e contattate il nostro ufficio tecnico e commerciale per un parere esperto.

La griglia magnetica non deve essere colpita da oggetti più grandi di quelli specificati (diametro massimo 3 mm, 3x3x3 mm), ad eccezione delle impurità ferromagnetiche, che abbiamo descritto sopra in quantità casuale. Se si teme la presenza di impurità ferromagnetiche o di altro tipo più grandi, è necessario predisporre un setaccio con una maglia di max. 5 mm, in modo che questi oggetti più grandi e indesiderati vengano catturati già prima di entrare nella griglia magnetica (dopo aver installato il setaccio, è necessario considerare la possibilità di ridurre il carico di capacità, la permeabilità, della griglia magnetica). Il setaccio non è incluso nella fornitura della griglia magnetica. Si noti inoltre che il materiale può contenere una grande quantità di impurità metalliche fini (polvere magnetica metallica molto fine di dimensioni inferiori a 1 µm), che possono rivestire i tubi magnetici e rendere la griglia magnetica scomoda (le particelle magnetiche fini impacchettano anche il materiale da trasferire e sovraccaricano l'intero sistema). Allo stesso tempo, la forza/efficienza magnetica della griglia magnetica si riduce notevolmente. Se i tubi magnetici, subito dopo aver iniziato a far passare il materiale attraverso la griglia magnetica, si ricoprono e si "nascondono" interamente di polvere di ferro, non si tratta di un difetto della griglia magnetica, ma è necessario rafforzare la separazione magnetica con un altro separatore/griglia magnetica o pulire la griglia magnetica più spesso, poiché il materiale contiene probabilmente una quantità molto elevata di particelle ferromagnetiche.

Se non siete in grado di fornire:

- assenza di particelle nel materiale di diametro superiore a 3 mm (3x3x3 mm)

- meno dell'1% di particelle ferromagnetiche più grandi (fino a 5 mm) in capacità oraria

- polvere fine metallica minima nel materiale

non utilizzare questa griglia magnetica e contattare il nostro ufficio tecnico e commerciale per consigliare un altro tipo di separatore magnetico o per approvare l'uso di questo tipo.

La griglia magnetica è progettata per catturare la maggior quantità possibile di impurità metalliche ferromagnetiche. Tuttavia, tutto dipende dalla quantità di impurità ferromagnetiche presenti nel materiale. Non è possibile garantire la cattura di tutte le impurità ferromagnetiche. Occorre sempre considerare la tecnologia e le capacità specifiche. Se necessario, è necessario aggiungere o installare a posteriori altri tipi di separazione magnetica/griglie magnetiche. Non affidatevi esclusivamente a questa griglia magnetica. Se non siete sicuri, non utilizzate questo tipo di griglia magnetica e contattate i nostri esperti di separazione magnetica in qualsiasi momento.

Non utilizzare una griglia magnetica per separare l'acciaio inossidabile (generalmente indicato come acciaio inox), anche se sembra essere magnetico/paramagnetico (ad esempio, dopo essere passato attraverso vari frantoi o altre forme di deformazione, così come questi acciai inossidabili paramagnetici possono essere utilizzati per realizzare vari setacci).

La griglia magnetica non è destinata alla separazione magnetica di metalli non ferrosi non magnetici né alla separazione magnetica di pezzi o parti contenenti metalli ferromagnetici (ad esempio, parti in plastica con parti metalliche pressate). Se dovete separare tali impurità ferromagnetiche, non utilizzate questa griglia magnetica e contattate i nostri esperti di separazione magnetica che vi consiglieranno quale altro separatore magnetico utilizzare o quale tipo aggiungere al vostro impianto di separazione.

Durante la pulizia della griglia magnetica non è possibile utilizzare acqua in pressione o immergere i nuclei magnetici. Per la pulizia si può usare solo un panno asciutto o aria compressa ben asciutta (max. 2 bar) per soffiare via lo sporco metallico residuo e il materiale separato.

Fare molta attenzione quando si pulisce la griglia magnetica, i nuclei magnetici sono molto forti e attaccarli a oggetti metallici può causare lesioni da schiacciamento e pressione. Non posizionarli su oggetti magnetici (tavoli, pontili, scale, pavimenti...).

Questa griglia magnetica non è destinata all'uso in ambienti classificati come atmosfera esplosiva (ATEX). Inoltre, non è destinata al contatto diretto con gli alimenti.

La griglia magnetica è destinata esclusivamente all'uso interno. Non installare all'esterno.

Procedura di misurazione dell'induzione magnetica

Le misurazioni vengono effettuate con un gaussmetro standard con una sonda da 0,75 mm nel punto con l'induzione magnetica più elevata, ovvero nella posizione delle estensioni dei poli o nel punto più basso dell'arco del circuito magnetico. Ripetere il test 3 volte, sempre in un punto diverso del circuito magnetico, e calcolare l'induzione magnetica media.

Procedura di misurazione della forza di distacco

Misurare con uno standard in acciaio lucido con un diametro di 10 mm e un'altezza di 20 mm. Le misurazioni vengono effettuate nel punto in cui la forza di distacco è maggiore, ovvero nel punto di estensione dei poli o nel punto più basso dell'arco del circuito magnetico. Registrare la forza con cui l'etalon è stato strappato. Ripetere il test 3 volte e calcolare la forza media di distacco.

A titolo informativo, 10 N = circa 1 kg.

A conferma della misurazione e a garanzia dei valori misurati, rilasciamo e includiamo nella consegna di ogni pezzo di separatore magnetico un rapporto di misurazione originale emesso solo per la vostra griglia magnetica specifica (sul rapporto indichiamo il numero di magazzino e di serie).

Temperatura di esercizio:

Da -20 °C a +45 °C (da -4 °F a +113 °F)

Il superamento della temperatura di esercizio è possibile in alcuni casi, ma è importante notare che ciò può comportare un'alterazione della funzionalità o una riduzione della durata dell'apparecchiatura. In questo caso, è necessario consultare il produttore per chiarire in che misura l'apparecchiatura può essere esposta a temperature più elevate senza subire danni e mantenere un funzionamento sicuro.

ATTENZIONE:

La forza di distacco e l'induzione magnetica risultanti dipendono da molti fattori, come le dimensioni dello standard, il traferro tra lo standard e il circuito magnetico in esame, lo spessore della sonda di misura, la contaminazione superficiale, il trattamento superficiale dello standard, ecc. I valori riportati della forza di distacco e dell'induzione magnetica sono stati misurati in condizioni ideali date dall'ambiente di prova. Tuttavia, questi valori possono variare a seconda del tipo di ambiente specifico, in cui, ad esempio, le condizioni operative e la successiva usura possono influire sull'efficacia del prodotto e sui risultati della misurazione. I valori indicati sono pertanto da considerarsi indicativi e qualsiasi variazione non può essere considerata un difetto. Per determinare il valore esatto dell'induzione magnetica e della forza di distacco in un caso specifico, è necessario effettuare la misurazione effettiva. Se i valori della forza di distacco non sono sufficienti per voi, perché non corrispondono ai valori dichiarati, potete usufruire dell'opzione di restituzione garantita entro 30 giorni alle condizioni indicate nei termini e condizioni e acquistare un altro tipo di separatore magnetico. Questi 30 giorni servono solo per testare la merce, dopodiché il venditore può rifiutare la restituzione.
